مشخصات و کاربرد منبع تغذیه تکرارکنندهی قابل نصب بر روی ریل DIN، تککاناله و دوکاناله، مدلهای D1010S-046 و D1010D-046،
منبع تغذیه تکرارکننده SIL 2، سازگار با Smart-HART®، قابل نصب بر روی ریل DIN
منبع تغذیه تکرارکنندهی قابل نصب بر روی ریل DIN، تککاناله و دوکاناله، مدلهای D1010S-046 و D1010D-046،
یک منبع تغذیه DC کاملاً شناور برای تأمین انرژی ترانسمیترهای مرسوم دو سیمهی 4-20 میلیآمپر،
یا ترانسمیترهای تغذیهشدهی جداگانهی سه یا چهار سیمه با سیگنالهای 4-20 یا 0-20 میلیآمپر که در ناحیهی خطرناک (Hazardous Area) قرار دارند، فراهم میکند
و جریان را در مدار شناور تکرار مینماید تا بار موجود در ناحیهی ایمن (Safe Area) را راهاندازی کند.
مدار امکان انتقال سیگنالهای ارتباطی دوطرفه را برای ترانسمیترهای هوشمند HART®-Smart فراهم میکند.
کاربرد: ورودی آنالوگ
Environmental conditions
- Operating
- temperature limits -20 to + 60 °C,relative humidity max 90 % non condensing, up to 35 °C.
- Storage
- temperature limits – 45 to + 80 °C.
Input
- Range
- 6 to 30 V (loop powered).
- Input current
- 1 to 40 mA (loop powered)
- Voltage drop-out
- 9.5 V at 20 mA and with 500 Ω load.
- Open circuit consumption
- ≤ 0.4 mA at 20 V
Isolation
- Test Voltage
- I.S. Out/In 1.5 KV; I.S. Out/I.S. Out 500 V; In/In 500 V.
Mounting
- Type
- EN/IEC60715 TH 35 DIN-Rail.
- Weight
- about 125 g
- Connection
- by polarized plug-in disconnect screw terminal blocks to accomodate
terminations up to 2.5 mm2. - Location
- Safe Area/Non Hazardous Locations or Zone 2, Group IIC T4,
Class I, Division 2, Groups A, B, C, D Temperature Code T4 and
Class I, Zone 2, Group IIC, IIB, IIA T4 installation. - Protection class
- IP 20.

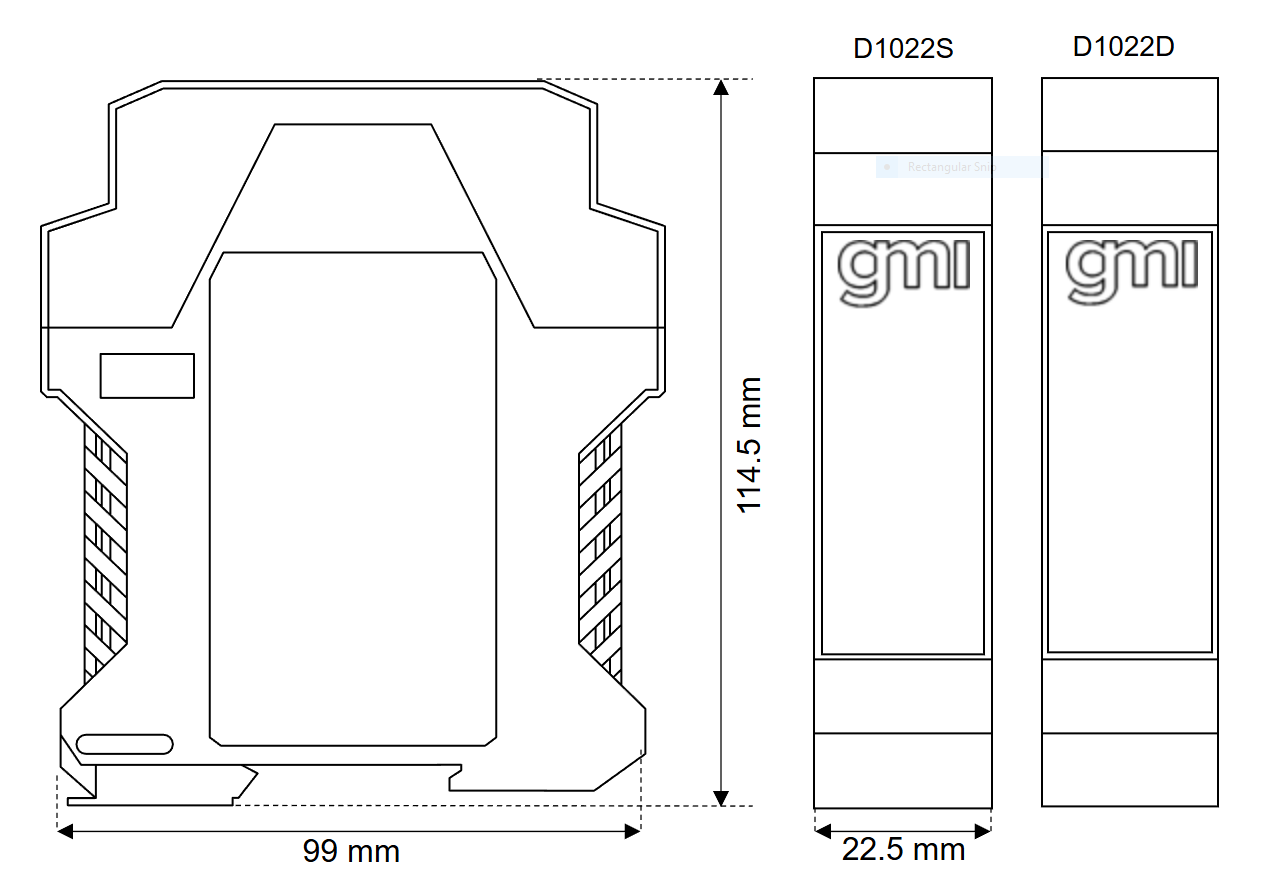

- Dimensions
- Width 22.5 mm, Depth 99 mm, Height 114.5 mm.
Output
- Type
- 1 to 40 mA.
- Output characteristic (typical)
- Vout = (Vin - 1.5) - (0.4 x Iout) for 6 V < Vin < 23 V. Vout = 22 - (0.4 x Iout) for 23 V < Vin < 30 V. 4-20 mA output on load of 100 to 600 Ω; Accuracy ≤ 1 %.
- Response time
- 50 ms (10 to 90 % step change).
Performance
- Reference ambient temperature conditions
- 23 ± 1 °C.
- Current transfer error
- ≤ 400 µA (6 V <vin< 23="" v;="" 1="" ma="" <iout<="" 40="" ma).="" <="" td="">
</vin<> - Temperature influence
- ≤ ± 0.01 % for a 1 °C change.
Safety description
- Safety parameters
- Uo/Voc = 25.2 V, Io/Isc = 93 mA, Po/Po = 581 mW at terminals 13-14, 15-16.
Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.
Supply
- Voltage
- No supply voltage required because loop-powered.
- Power Dissipation
- ≤ 1.1 W per channel at 40 mA, 30 V loop supply.
| نوع | توضیحات | شماره | مرجع صدور | تاریخ |
|---|---|---|---|---|
| ATEX | DEKRA ATEX D1000 Series English Certificate | DMT 01 ATEX E 042 X | DEKRA | 2022-04-25 |
| ATEX | IMQ Zone 2 Applications D1000 Series Certificate | IMQ 09 ATEX 013 X | IMQ | 2022-05-03 |
| Ex | FM No.3024643-3029921C Certificate | 3024643-3029921C | FM | 2005-12-16 |
| Ex | INMETRO Certificate DNV 13.0108 X for D1000 series | DNV 13.0108 X | DNV | 2022-12-10 |
| IECEx | IMQ IECEx Zone 2 Applications D1000 Series Certificate | IECEx IMQ 13.0011X | IMQ | 2022-05-03 |
| IECEx | DEKRA IECEx for D1000 Series | IECEx BVS 07.0027X | DEKRA | 2022-05-30 |
| Maritime | KR Maritime Certificate D1000 Series | MIL20769-EL001 | KR | 2022-07-04 |
| Maritime | DNV Maritime Certificate TAA00002BM for D1000 Series | TAA00002BM | DNV-GL | 2024-04-05 |
| Metrological | Metrological Certificate Russia for D1000 Series | 64283-11 | ROSSTANDART | 2021-03-10 |
