D5264S

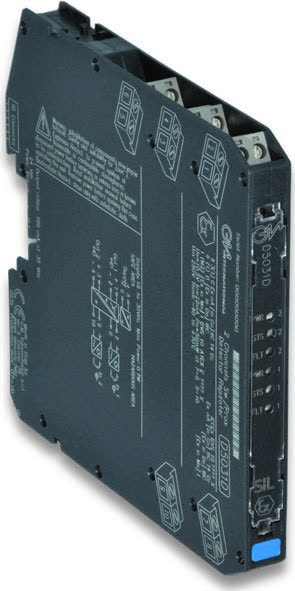

ایزولاتور بریر مدل D5264S شرکت GMI

دسته‌بندی: بریرهای ذاتا ایمن وضعیت: فعال تعداد کانال: 1
  • تک کاناله
  • SIL3 / SC3
  • قابلیت استفاده در محیطهای خطرناک و انفجاری
  • قابلیت نصب روی DIN RAIL
  • ابلیت اتصال تا چهار لودسل ۳۵۰ اهمی به صورت موازی
  • پروتکل Modbus RTU RS-485 جهت مانیتورینگ و پیکربندی
  • ایزولاسیون سه طرفه بین ورودی و خروجی و منبع تغذیه
استعلام قیمت و مشاوره
معرفی محصول

مشخصات و کاربرد ایزولاتور بریر مدل D5264S شرکت GMI

ماژول D5264 (مبدل پل کرنش‌سنج/لودسل)، واحدی مناسب برای کاربردهایی است که در سیستم‌های مرتبط با ایمنی در صنایع پرخطر، به سطح ایمنی SIL 2 نیاز دارند. این واحد به عنوان یک رابط ایزوله گالوانیکی عمل می‌کند که بین یک PLC/DCS در ناحیه ایمن (Safe Area) و یک لودسل (یا گروهی از لودسل‌ها) در ناحیه خطرناک (Hazardous Area) نصب می‌گردد.

در این ماژول می‌توان تا چهار لودسل ۳۵۰ اهمی، یا پنج لودسل ۴۵۰ اهمی، و یا ده لودسل ۱۰۰۰ اهمی را به صورت موازی متصل کرد. این دستگاه یک ولتاژ تغذیه کاملاً شناور (Floating) را به همراه قابلیت «حسگر از راه دور» (Remote Sensing) برای لودسل‌های واقع در ناحیه خطرناک فراهم کرده و سیگنال میلی‌ولت (mV) حاصل از لودسل را به جریان ۰/۴-۲۰ میلی‌آمپر تبدیل می‌کند؛ این قابلیت شامل هر دو حالت منبع جریان (Source) و مصرف جریان (Sink) است. همچنین این ماژول مجهز به خروجی آلارم PhotoMOS و یک خروجی Modbus جهت برقراری ارتباط دیجیتال با PLC/DCS می‌باشد.

ویژگی‌ها:

  • استاندارد ایمنی: SIL 2 / SC 3
  • ورودی: قابلیت دریافت ورودی از Zone 0
  • نصب: قابلیت نصب در Zone 2
  • نوع دستگاه: مبدل ایزوله پل کرنش‌سنج (Strain Gauge)
  • ظرفیت ورودی: قابلیت اتصال تا چهار لودسل ۳۵۰ اهمی به صورت موازی
  • خروجی جریان: خروجی جریان Sink/Source مدل ۰/۴-۲۰ میلی‌آمپر
  • ارتباطات: پروتکل Modbus RTU RS-485 جهت مانیتورینگ و پیکربندی
  • کالیبراسیون: قابلیت کالیبراسیون خودکار در محل (Field Automatic Calibration)
  • برنامه‌ریزی: پارامترهای عملیاتی کاملاً قابل برنامه‌ریزی
  • دقت: مبدل آنالوگ به دیجیتال (A/D) با دقت بالا و کنترل شده توسط میکروپروسسور (μP\mu P)
  • ایزولاسیون: ایزولاسیون سه پورت (ورودی/خروجی/منبع تغذیه)
کاربرد: لودسل و کرنش سنج

Alarm

Trip point range
within rated limits of the input sensor.
ON-OFF delay time
0 to 1000 s, 100 ms step.
Hysteresis
within rated limits of input sensor.
Output
voltage free SPST photoMOS: 100 mA, 60 Vdc (≤ 1 V drop).

Environmental conditions

Operating temperature
temperature limits –40 to +70 °C.
Storage temperature
temperature limits –45 to +80 °C.

Input

Type
Up to four 350 Ω load cells (parallel connection). up to five 450 Ω load cells (parallel connection). up to ten 1000 Ω load cells (parallel connection).
Integration time
100 ms (slow) or 12.5 ms (fast).
Bridge supply voltage
4.0 Vdc nominal.
Bridge output signal
1 to 4 mV/V.

Isolation

Test Voltage
I.S. In/Out 2.5 kV; I.S. In/Modbus Out 2.5 kV; I.S. In/Supply 2.5 kV; Out/Supply 500 V; Modbus Out/Supply 500 V; Out/Modbus Out 500 V; Out/Alarm Out 500 V; Alarm Out/Modbus Out 500 V; Supply/Alarm Out 500 V.

Modbus interface

Type
Modbus RTU RS-485 up to 115.2 kbps for monitor/configuration/control.

Mounting

Type
DIN-Rail 35 mm, with or without Power Bus or on custom Term. Board.
Weight
about 160 g.
Connection
by polarized plug-in disconnect screw terminal blocks to accomodate terminations up to 2.5 mm² (13 AWG).
Dimensions
Width 22.5 mm, Depth 123 mm, Height 120 mm.

Output

Type
0/4 to 20 mA, on max. 400 Ω load, current limited @ 24 mA.
Response time
≤ 20 ms (10 to 90 % step).

Performance

Ref. Conditions
24 V supply, 250 Ω load, 23 ± 1 °C ambient temperature.
Input
Calibration accuracy: ≤ ± 0.05 % FSR.
Linearity accuracy: ≤ ± 0.02 % FSR.
Temp. influence: ≤ ± 0.002 % FSR for a 1 °C change.
Output
Calibration accuracy: ≤ ± 0.05 % FS.
Linearity accuracy: ≤ ± 0.05 % FS.
Temp. influence: ≤ ± 0.01 % FS on zero/span for a 1 °C change.

Safety description

Equipment
Associated apparatus and non-sparking electrical equipment.
Safety parameters
Uo = 7.2 V, Io = 177 mA, Po = 471 mW at terminals 13-14-15-16-17-18.
Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70°C.

Supply

Type
24 Vdc nom (18 to 30 Vdc), reverse polarity protected.
Current Consumption
90 mA @ 24 Vdc with four 350 Ω load cells connected and 20 mA output, typical.
Power Dissipation
2.1 W @ 24 Vdc with four 350 Ω load cells connected and 20 mA output, typical.
نوعتوضیحاتشمارهمرجع صدورتاریخ
ATEXTUV NORD ATEX D5263S, D5264S Series English Certificate ( EN )TUV 15 ATEX 170897 XTUV_NORD2020-11-13
EMCD5000/D6000 EAC EMC Declaration of Conformity ( RU )ЕАЭС N RU Д-IT.PA08.B.82326/24CONTROL2024-09-26
ExD5000 CCC certificate for China ( EN )2020322316000978NEPSI2025-06-23
ExCML D5263, D5264 certificate for Japan ( EN | JA )CML 20JPN2136XCML2026-07-02
ExEAC Ex Certificate for D5000 Series ( RU )ЕАЭС RU С-IT.AA87.В.01310/24CCVE2024-06-13
ExEmirates Certificate of Conformity D5263, D5264 series ( EN )25-10-169068/E25-10-175929/NB0002SGS2025-10-23
ExUL-cUL D5263, D5264 Divisions and Zones ( EN )UL-US-L222308-47791-92907102-1UL2025-09-29
IECExTUV NORD IECEx D5263S, D5264S Series English Certificate ( EN )IECEx TUN 16.0005XTUV_NORD2020-11-13
MaritimeKR Maritime Certificate D5000 Series ( EN )MIL20769-EL002KR2024-06-26
MaritimeDNV Maritime Certificate TAA00001U0 for D5000 series for website ( EN )TAA00001U0DNV-GL2024-04-02
MetrologicalMetrological Certificate Belarus for D5000/D6000 Series ( BE )15507ROSSTANDART2022-08-30
MetrologicalMetrological Certificate Kazakhstan for D5000/D6000 series ( KK | RU )1152KMC2021-08-05
MetrologicalMetrological Certificate Russia for D5000/D6000 series ( RU )n. 78820-20ROSSTANDART2025-03-28
SILTUV IT 25 SIL 0636 SIL Certificate Summary ( EN )TUV IT 25 SIL 0636TUV_SUD2025-09-19
