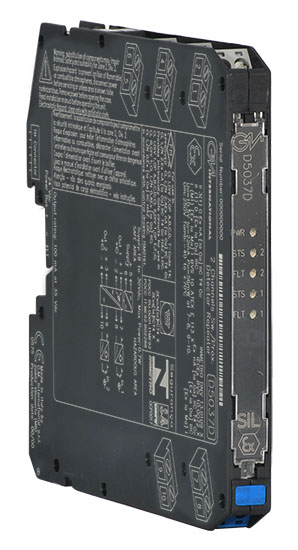

مشخصات و کاربرد ایزولاتور بریر مدل D5037S شرکت GMI
تکرارکننده آشکارساز سوئیچ/مجاورت D5037 ماژولی است که برای کاربردهایی مناسب است که در سیستمهای مرتبط با ایمنی در صنایع پرخطر، به سطح SIL 2 نیاز دارند.
این واحد را میتوان برای سوئیچها یا حسگرهای مجاورتی (Proximity Detectors) که در مناطق خطرناک (Hazardous Area) نصب شدهاند پیکربندی کرد. این ماژول وضعیت ورودی را به یک ترانزیستور کلکتور باز (Open-Collector) در منطقه ایمن (Safe Area) منتقل و تکرار میکند.
مدار تشخیص خطا که قابل انتخاب است، برای حسگرهای مجاورتی یا سوئیچهایی که به مقاومتهای انتهای خط (End-of-Line Resistors) مجهز هستند، در دسترس میباشد.
در صورت نیاز، امکان معکوس کردن (Invert) وضعیت خروجی نیز وجود دارد.
کاربرد: ورودی دیجیتال
Environmental conditions
- Operating temperature
- temperature limits –40 to +70 °C.
- Storage temperature
- temperature limits –45 to +80 °C.
Input
- Input switching current levels
- ON ≥ 2.1 mA, OFF ≤ 1.2 mA.
- Fault current levels
- open fault ≤ 0.2 mA, short fault ≥ 6.8 mA
- Input equivalent source
- 8 V 1 kΩ typical (8 V no load, 8 mA short).
Isolation
- Test Voltage
- I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out /Out 500 V.
Mounting
- Type
- DIN-Rail 35 mm, with or without Power Bus or on custom Term. Board.
- Weight
- about 110 g.
- Connection
- by polarized plug-in disconnect screw terminal blocks to accommodate terminations up to 2.5 mm² (13 AWG).
- Dimensions
- Width 12.5 mm, Depth 123 mm, Height 120 mm.
Output
- Type
- Voltage free SPST optocoupled open-collector transistor.
- Open-collector/drain rating
- 100 mA @ 35 Vdc (≤ 1.5 V voltage drop).
- Leakage current
- ≤ 50 μA @ 35 Vdc.
- Response time
- ≤ 100 μs.
- Frequency response
- 5 kHz maximum.
Safety description
- Equipment
- Associated apparatus and non-sparking electrical equipment.
- Safety parameters
- Uo = 10.5 V, Io = 22 mA, Po = 56 mW at terminals 7-8, 9-10.
Um = 250 Vrms or Vdc, -40 °C ≤ Ta ≤ 70 °C.
Supply
- Voltage
- 24 Vdc nom (18 to 30 Vdc), reverse polarity protected.
- Current Consumption
- 12 mA @ 24 Vdc with short circuit input and transistor closed, typical.
- Power Dissipation
- 0.30 W @ 24 Vdc with short circuit input and transistor closed, typical.
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- Datasheet of D5037 ↓
- D5000 Series Common Specifications and Dimensional Drawing ↓
- Instruction Manual D5037 ↓
- EAC safety instruction manual for D5000 series ↓
- EAC safety instruction manual for D5000 series ↓
- Instruction Manual D5000-D5200 Series ↓
- ATEX safety instruction manual for D5000 series ↓
- ATEX safety instruction manual for D5000 series ↓
- CCC Ex safety instruction manual for D5000 series ↓
- CCC Ex safety instruction manual for D5000 series ↓
- Ex safety instruction manual for D5000 series ↓
- INMETRO safety instruction manual for D5000 series ↓
- UL Control Drawing D5036, D5037 ↓
- DEKRA ATEX D5000 Series English Certificate ↓
- DEKRA ATEX D5000 Series English Certificate ↓
- D5000/D6000 EAC EMC Declaration of Conformity ↓
- D5000 CCC certificate for China ↓
- PESO Certificate series D5000 ↓
- EAC Ex Certificate for D5000 Series ↓
- Emirates Certificate of Conformity D5000 ↓
- UL-cUL D5036, D5037 Divisions and Zones ↓
- INMETRO Certificate DNV 13.0109 X for D5000 ↓
- DEKRA IECEx for D5000 Series ↓
- KR Maritime Certificate D5000 Series ↓
- DNV Maritime Certificate TAA00001U0 for D5000 series for website ↓
- TUV IT 25 SIL 0633 SIL Certificate Summary ↓
- EU Declaration of Conformity for D5000 barriers ↓
- EU Declaration of Conformity for D5000 barriers ↓
- Declaration of Conformity G3 compliance ↓
| نوع | توضیحات | شماره | مرجع صدور | تاریخ |
|---|---|---|---|---|
| ATEX | DEKRA ATEX D5000 Series English Certificate ( EN | DE ) | BVS 10 ATEX E 113 X | DEKRA | 2022-04-12 |
| EMC | D5000/D6000 EAC EMC Declaration of Conformity ( RU ) | ЕАЭС N RU Д-IT.PA08.B.82326/24 | CONTROL | 2024-09-26 |
| Ex | D5000 CCC certificate for China ( EN ) | 2020322316000978 | NEPSI | 2025-06-23 |
| Ex | PESO Certificate series D5000 ( EN ) | P652307 | PESO | 2026-01-01 |
| Ex | EAC Ex Certificate for D5000 Series (2nd half) ( RU ) | ЕАЭС RU С-IT.AA87.В.01516/25 | CCVE | 2025-09-30 |
| Ex | Emirates Certificate of Conformity D5000 ( EN ) | 25-06-152424/E25-06-158814/NB0002 | SGS | 2024-06-05 |
| Ex | UL-cUL D5036, D5037 Divisions and Zones ( EN ) | 20160401-E222308 | UL | 2016-04-01 |
| Ex | INMETRO Certificate DNV 13.0109 X for D5000 ( PT ) | DNV 13.0109 X | DNV | 2025-12-10 |
| IECEx | DEKRA IECEx for D5000 Series ( EN ) | IECEx BVS 10.0072X | DEKRA | 2022-04-14 |
| Maritime | KR Maritime Certificate D5000 Series ( EN ) | MIL20769-EL002 | KR | 2024-06-26 |
| Maritime | DNV Maritime Certificate TAA00001U0 for D5000 series for website ( EN ) | TAA00001U0 | DNV-GL | 2024-04-02 |
| SIL | TUV IT 25 SIL 0633 SIL Certificate Summary ( EN ) | TUV IT 25 SIL 0633 | TUV_SUD | 2025-09-19 |
